Зарядное устройство для Lifepo4 аккумулятора

Литиевые lifepo4 батареи широко применяют благодаря своим уникальным характеристикам:

  • Высокая энергоёмкость, обеспечивающая длительную работу устройств.
  • Отсутствие эффекта памяти, что позволяет заряжать батарею в любой момент без потери ёмкости.
  • Лёгкий вес и компактные размеры.
  • Долговечность и устойчивость к многочисленным циклам зарядки-разрядки.

Эти особенности делают lifepo4 аккумуляторы надёжным источником питания, важным элементом которого является зарядка. Современные зарядные устройства рассчитаны на безопасную и эффективную зарядку батарей.

Подбирают зарядные устройства исходя из напряжения аккумулятора — 12, 24, 48 Вольт и мощности, которая определяет время зарядки — 3, 5, 10, 20, 30, 40 Ампер и так далее. Одна из главных свойств lifepo4 систем это возможность быстрой зарядки большим током. Можно подобрать зарядный ток таким образом, что время зарядки батареи от 0 до 80% будет составлять 40-60 минут. Именно поэтому системы lifepo4 активно применяют в электромобилях, где важно время перезарядки.

Возможность зарядки/разрядки большими токами, также делает это системы идеальным выбором для солнечных станций. Батарея принимает большие токи во время яркого солнца, что было исключено в аккумуляторах других типов.

LiFePO4 батареи заряжаются постоянным напряжением и постоянным током (CC-CV режим). Убедитесь, что используемое зарядное устройство или контроллер солнечной системы имеет специальные алгоритмы зарядки, оптимизированные для LiFePO4.

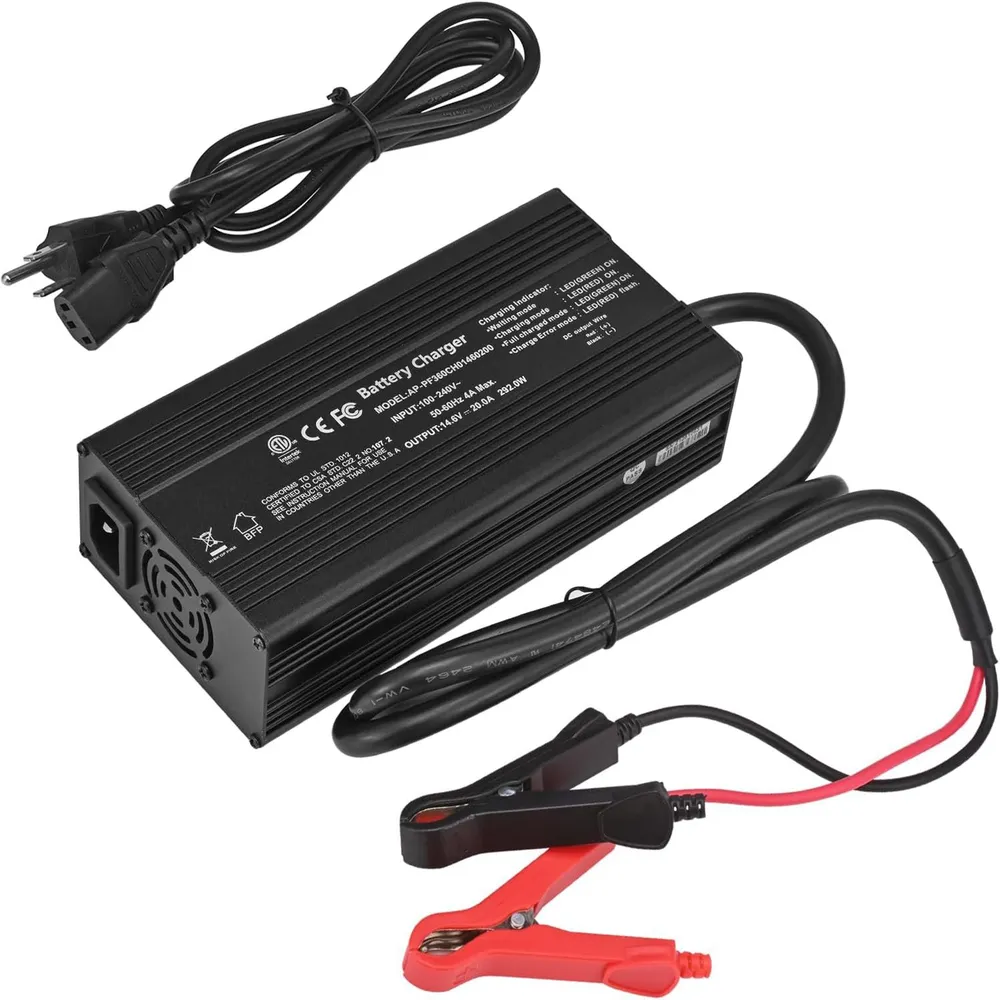

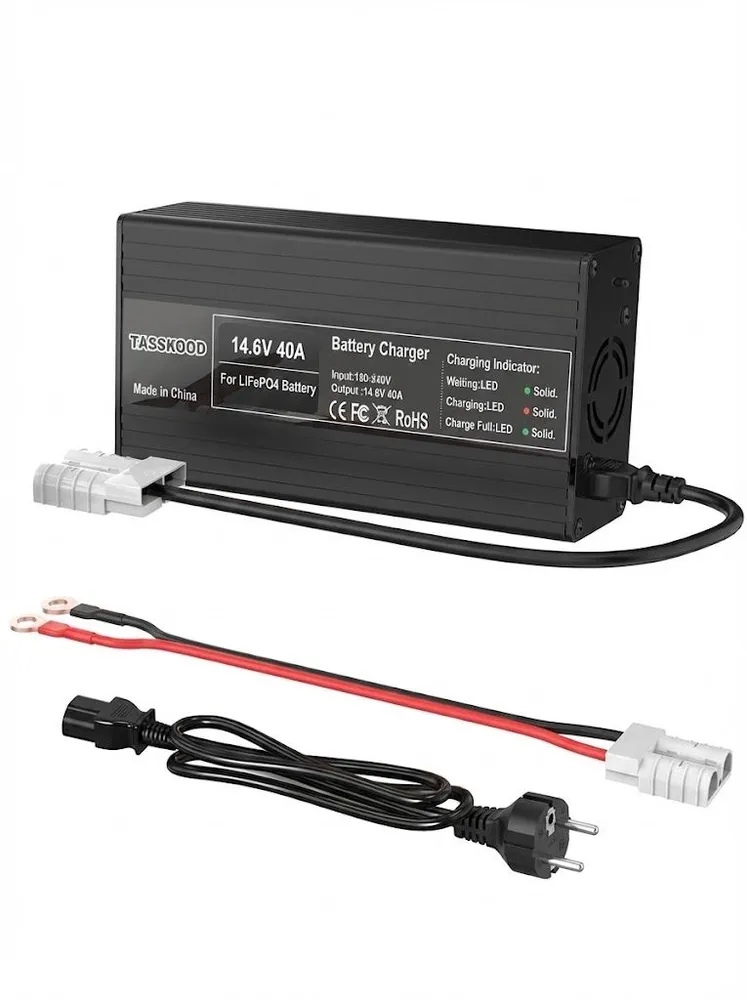

Отдельные зарядные устройства

Размещены в отдельном моноблоке, имеют индикацию, подключение к аккумуляторы выполняется крокодилами, разъемами или проводами с наконечниками.

Номиналы 3, 5, 10, 20 Ампер наиболее популярные модели.

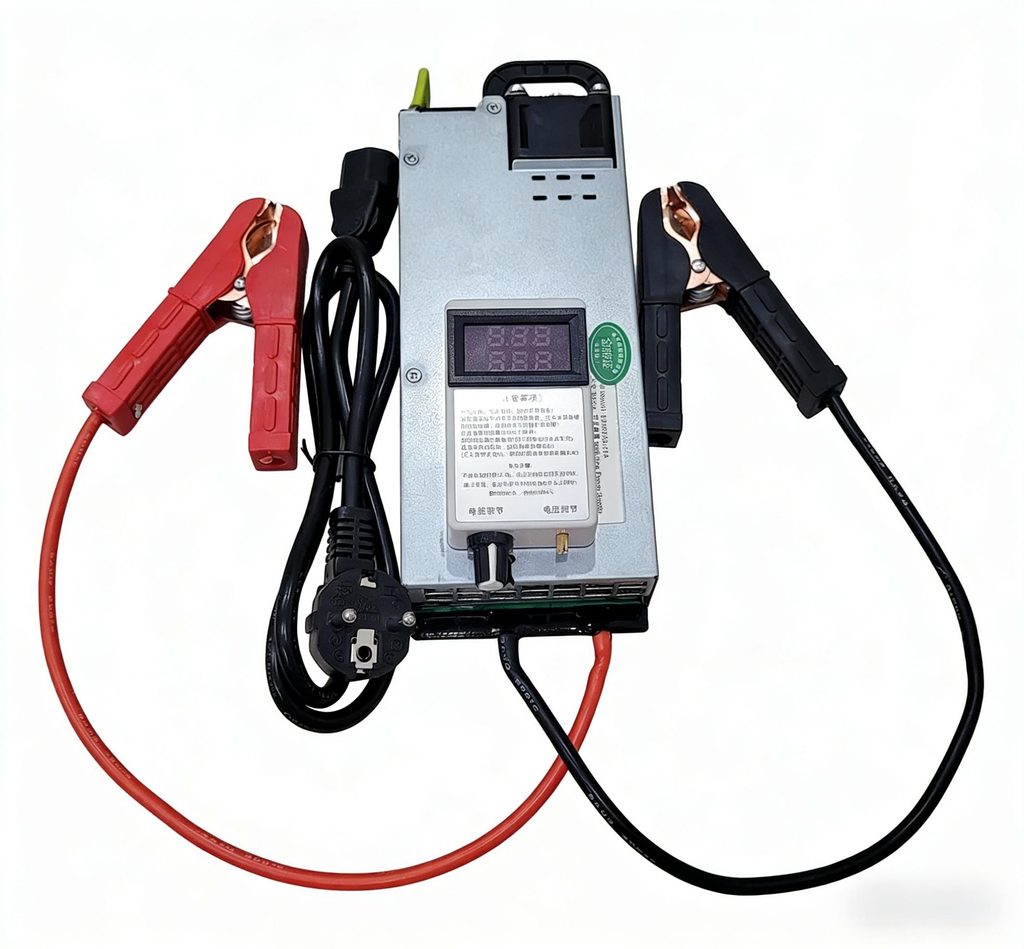

Так же существуют модели с токами зарядки до 120 Ампер и более.

Такие зарядки используют в системах аварийного питания домов/производств мощностью от 2 кВт, для зарядки аккумуляторов транспортных средств или небольших аварийных блоков питания.

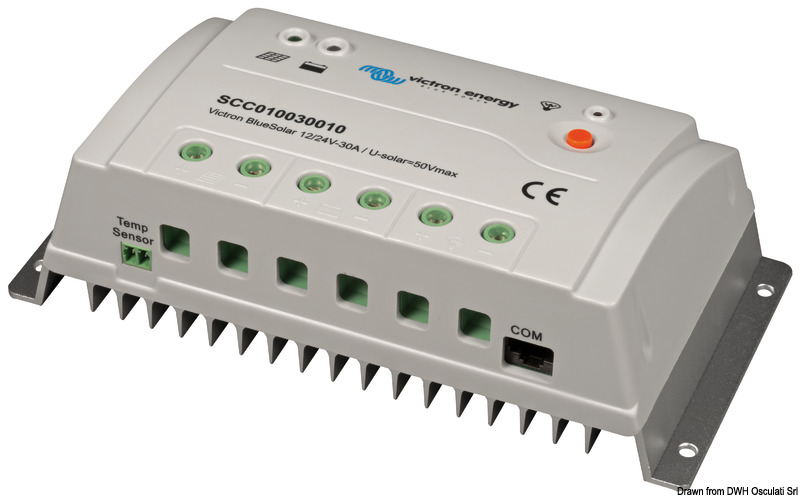

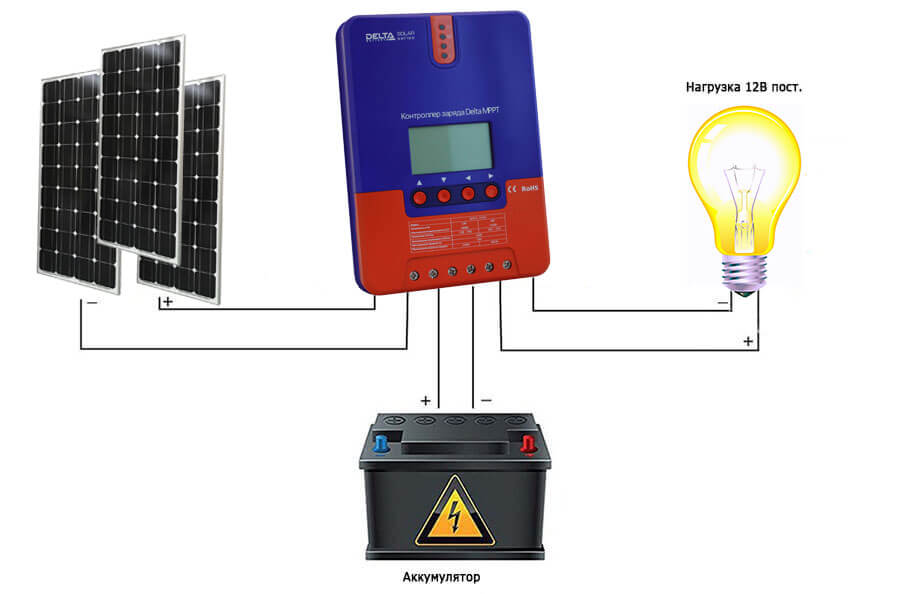

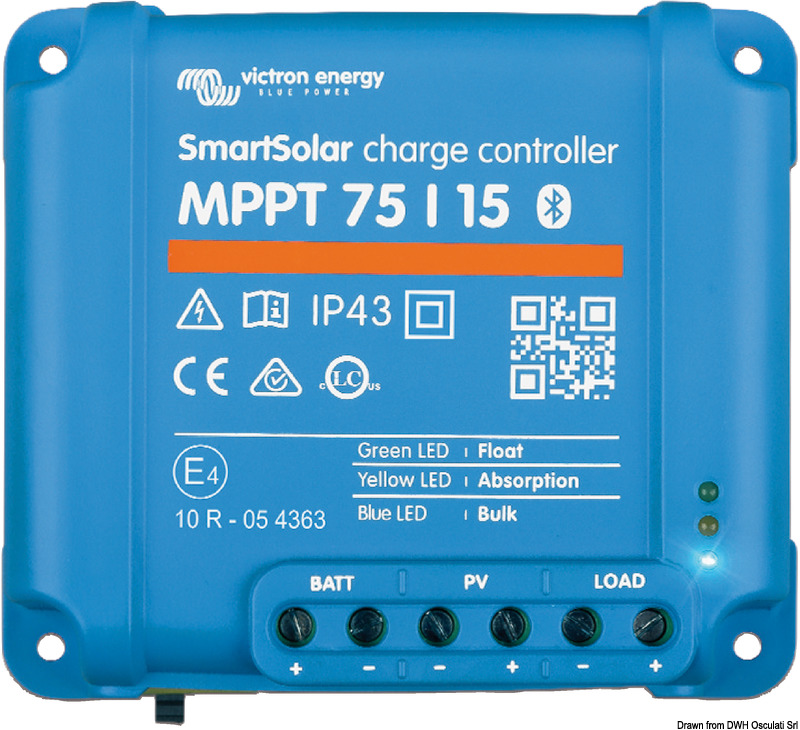

Контроллер MPPT заряда солнечной панели

Контроллер позволяет эффективно преобразовывать энергию от солнечных панелей в заряд lifepo4 аккумуляторов.

MPPT (Maximum Power Point Tracking) контроллер позволяет заряжать аккумуляторы даже в пасмурный день — это технология, которая постоянно анализирует вольт-амперную характеристику солнечных панелей и подбирает такое соотношение напряжения и тока, при котором достигается максимальная мощность.

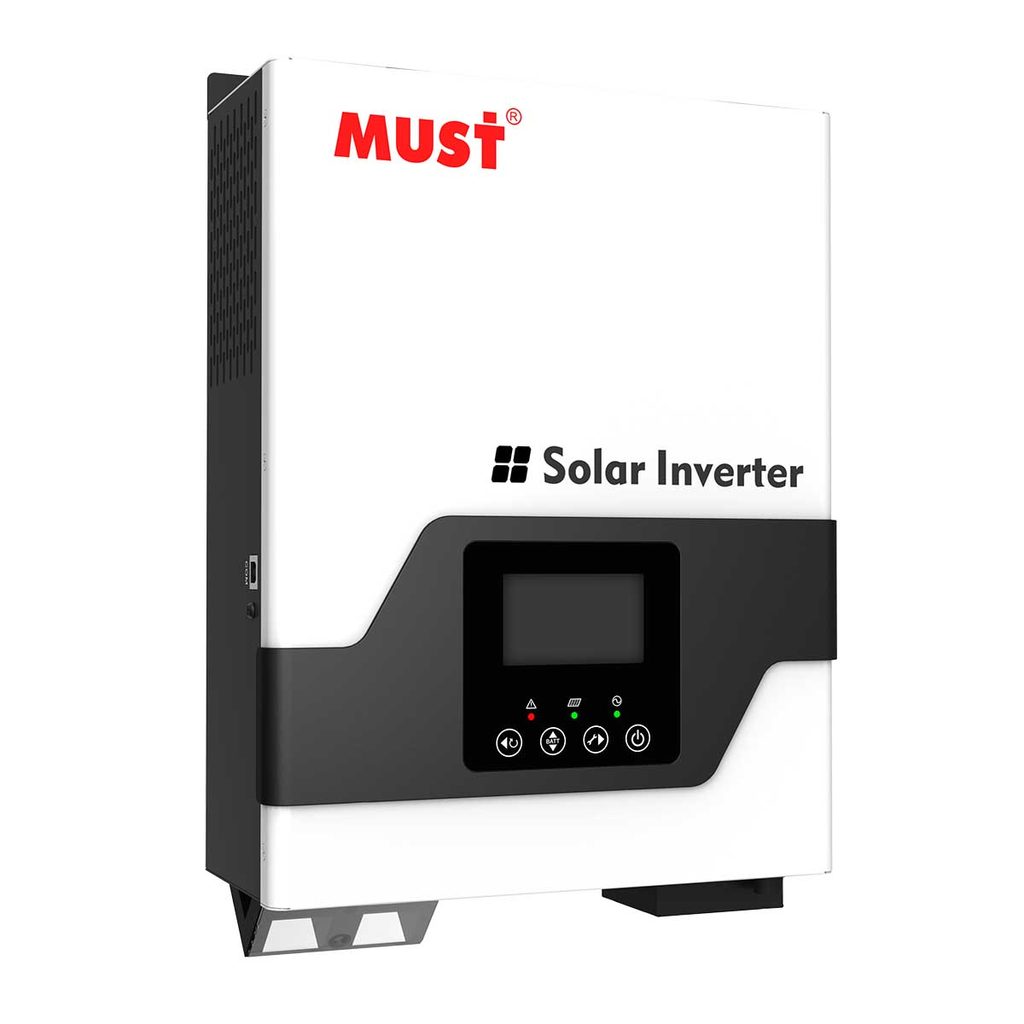

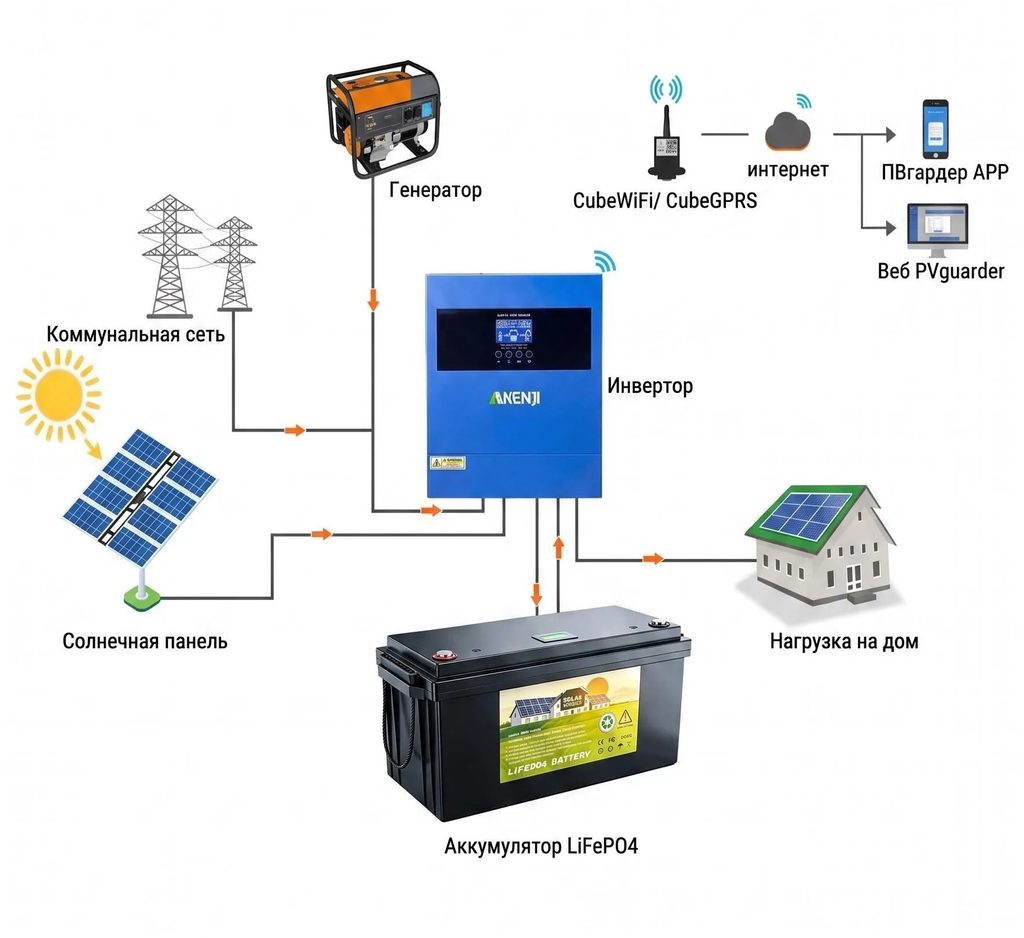

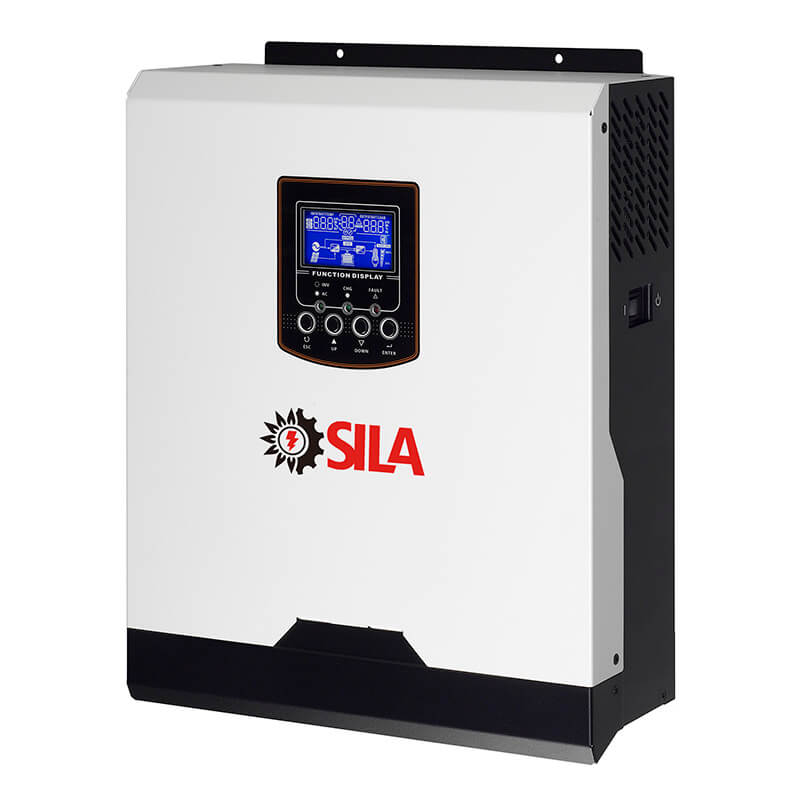

Гибридный инвертор с функцией зарядки от сети и солнечной батареи

Гибридный инвертор — это решение для домашних систем резервного питания мощностью 1,5 кВт и более.

Часто, функцией зарядки от солнечной батареи не пользуются, используют только режим зарядки от сети.

Гибридные инверторы имеют большую мощность, большой ток зарядки, могут быть 3 фазными, с функцией заряда от генератора.

Такой тип инверторов в связке с аккумулятором lifepo4 большой емкости способны запасать много энергии и обеспечивать запуск мощных приборов. Они наиболее распространены в системах резервного питания домов/производств мощностью от 2 кВт.

Выбор режима работы гибридного инвертора:

1. Пользовательские режимы приоритетов (SUB, SBU, USB)

В настройках инвертора этот пункт обычно называется Output Source Priority (Приоритет источников выхода). Буквы означают последовательность, в которой инвертор задействует источники для питания дома: S — Solar (Солнце), U — Utility (Сеть), B — Battery (Аккумулятор).

  • SUB (Солнце → Сеть → Аккумулятор):
    • Как работает: Днем дом питается от солнца. Если энергии мало (облачно), инвертор плавно подмешивает недостающую мощность из городской сети. Аккумулятор не разряжается и находится в резерве на 100%.
    • Для чего: Идеальный зимний режим. Максимально продлевает жизнь АКБ и гарантирует резерв на случай аварии.
  • SBU (Солнце → Аккумулятор → Сеть):
    • Как работает: Днем дом питается от солнца, а излишки заряжают АКБ. Вечером и ночью инвертор переключает дом на питание от аккумуляторов. Городская сеть подключается только тогда, когда батареи разрядятся до критического (заданного вами) уровня.
    • Для чего: Максимальная экономия денег и автономность. Минимизирует потребление из сети.
  • USB (Сеть → Солнце → Аккумулятор):
    • Как работает: Основным источником всегда является внешняя сеть. Солнце используется как вспомогательный элемент или только для зарядки батарей.
    • Для чего: Режим обычного ИБП (источника бесперебойного питания). Используется там, где сеть очень нестабильна, и важно всегда иметь полные батареи.

2. Режим подмешивания (Grid-Tie / Hybrid Mode)

Это ключевая фишка именно гибридного инвертора. В отличие от простых автономных (Off-grid) моделей, которые умеют переключаться между источниками только релейным способом (или полностью сеть, или полностью солнце), гибрид работает параллельно с сетью.

  • Пример: Вашему дому прямо сейчас нужно 5 кВт. Солнечные панели выдают только 3 кВт. Инвертор не будет переходить полностью на сеть. Он возьмет 3 кВт от солнца и аккуратно «домешает» 2 кВт из городской сети.

3. Резервный или автономный режим (ИБП / Off-Grid / Backup)

Активируется автоматически при отключении внешней электросети.

  • Как работает: Инвертор мгновенно (за 10–20 миллисекунд) перекрывает подачу энергии в общую сеть, чтобы не ударить током электриков, работающих на линии, и переходит на генерацию собственной изолированной сети.
  • Питание: Дом продолжает бесперебойно работать от энергии солнца и аккумуляторов. При восстановлении городской сети инвертор сам возвращается в штатный режим.

4. Режимы взаимодействия с внешней сетью (Экспорт / Ограничение)

Если у вас подключен «зеленый тариф» или разрешена продажа энергии в сеть:

  • Selling First (Продажа в сеть): Инвертор сначала питает дом, затем заряжает АКБ, а все чистые излишки солнечной энергии «выталкивает» во внешнюю сеть для продажи.
  • Zero Export / Export Limit (Запрет экспорта): Во многих странах и регионах продавать энергию в сеть без специального разрешения или счетчика запрещено (за это можно получить штраф). В этом режиме с помощью специального датчика (трансформатора тока / CT-клампа) инвертор строго следит, чтобы ни один ватт не ушел за пределы вашего дома. Если солнца больше, чем нужно дому и АКБ, инвертор просто искусственно снижает выработку панелей.

Право передавать излишки электроэнергии в сеть, закреплено Федеральным законом № 471-ФЗ (изменения в ФЗ «Об электроэнергетике») и Постановлением Правительства № 299. В законодательстве этот процесс называется микрогенерацией. С лета 2026 года приняты новые поправки, которые расширили действие закона: теперь жесткий лимит в 15 кВт передан на гибкое регулирование Правительству, что открывает возможности для установки таких систем не только в частных, но и в многоквартирных домах (МКД).

💡 Главные условия для частных лиц

  1. Отсутствие налогов: Продажа излишков по закону не считается предпринимательской деятельностью. Физическим лицам не нужно открывать ИП или оформлять самозанятость, а полученный доход полностью освобожден от НДФЛ (эта льгота продлена как минимум до 1 января 2029 года).
  2. Как происходят расчеты (сальдирование): Расчетный период — один календарный месяц.
    • Если за месяц вы потребили 300 кВт·ч, а отдали в сеть 200 кВт·ч, вы оплатите сетевой компании только разницу — 100 кВт·ч.
    • Если вы отдали в сеть больше, чем потребили (например, сгенерировали 500 кВт·ч, а потратили 300 кВт·ч), то за «чистый остаток» в 200 кВт·ч энергосбыт заплатит вам живыми деньгами на банковскую карту.
  3. Цена выкупа: Сеть покупает у вас энергию по средневзвешенной оптовой цене электроэнергии в вашем регионе (обычно это в районе 2–3,5 рублей за кВт·ч в зависимости от субъекта РФ). Это ниже, чем розничный тариф, по которому вы покупаете свет, поэтому выгоднее всего тратить максимум своего солнца на нужды дома, а в сеть отдавать только неиспользуемый остаток.

⚠️ Что нужно, чтобы запустить систему?

Просто воткнуть инвертор в розетку и гнать ток обратно категорически запрещено. Обычный домашний счетчик начнет крутить обратно или (что чаще) посчитает отданную вами энергию как ваше же потребление, и вы заплатите за нее по полной стоимости.

Пошаговый алгоритм действий:

  1. Техника: У вас должен быть гибридный или сетевой инвертор, прошедший сертификацию, со встроенной защитой от работы в островном режиме (чтобы инвертор выключал подачу в сеть, если на городской линии отключили свет — это безопасность электриков).
  2. Заявка в Сети: Подается заявка на технологическое присоединение объекта микрогенерации (например, через личный кабинет «Россетей» или вашей местной сетевой компании).
  3. Замена счетчика: Сетевая компания обязана установить вам специальный двунаправленный «умный» счетчик, который будет строго разделять импорт и экспорт энергии.
  4. Договор: Заключается официальный договор купли-продажи с вашим гарантирующим поставщиком («Энергосбытом»).

Стоимость официального оформления и подключения к электросетям

Если у вас уже подключен дом к электричеству (например, выделено стандартных 15 кВт), вам оформляют не новое подключение, а технологическое присоединение объекта микрогенерации.

По закону сетевая компания рассчитывает плату, выбирая наименьший вариант из двух формул:

  1. По тарифу С1 + С8 (Оформление бумаг + Счетчик): Самый частый и выгодный вариант для физлиц.
    • Подача заявки и проверка ТУ (тариф С1): ~30 000 рублей.
    • Покупка, установка и программирование «умного» двунаправленного счетчика (тариф С8): от 20 000 до 40 000 рублей. (Внимание: если сетевая компания ранее уже установила вам современный двунаправленный пульт-счетчик на столбе, платить за С8 не придется).
    • Итого за оформление: ~30 000 – 70 000 рублей.
  2. По ставке за 1 кВт мощности микрогенерации:
    • Льготные государственные ставки за киловатт в последние годы сильно выросли. В зависимости от региона, за каждый кВт мощности инвертора сетевая компания может запросить от 10 000 до 23 000 рублей. Для станции в 15 кВт эта пошлина может превысить 200 000 – 350 000 рублей (поэтому физлицам сетевики почти всегда одобряют расчет по первому варианту С1+С8, который обходится значительно дешевле).
    • Для льготных категорий (многодетные, ветераны, малоимущие) действует спецтариф: около 1 200 рублей за 1 кВт. То есть оформление обойдется всего в ~18 000 рублей за максимальные 15 кВт.

📈 Сроки окупаемости

Чистая продажа в сеть по оптовой цене (2–3,5 руб за кВт·ч) окупается долго (10–12 лет). Однако система начинает окупаться в 3 раза быстрее, если вы настроите инвертор на максимальное личное потребление (режим SBU): заменяя покупной розничный ток из сети (который в крупных регионах уже достиг 6–9 руб за кВт·ч) своим бесплатным солнечным. В таком режиме реальный срок окупаемости сокращается до 5–7 лет.
